THREADING-DOUBLE ENDED INSERTS
ACME Threading Prices are pulled from our database in real time. Press Add button to see product price.
ACME Threading Prices are pulled from our database in real time. Press Add button to see product price.

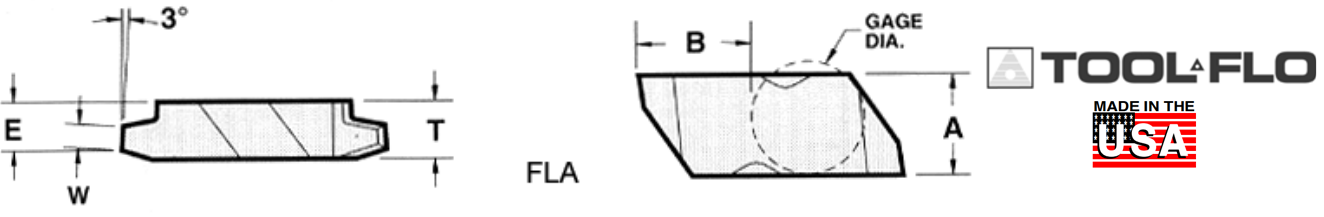

TPI IF THREADING | |||||||||||
Internal | External | W Inches |
E | T | A | B | Toolholder/ Boring Bar |
Left or Right |
Grade AT50 Part Number |
Grade GP3 Part Number |
Grade GP50 Part Number |
16 | 16 | 0.0206 | 0.149 | 0.195 | 0.344 | 0.4026 | GT-3 | RIGHT | - | - | T-FLA3R16G5 |
LEFT | - | - | T-FLA3L16G5 | ||||||||
14 | 14 | 0.0239 | 0.149 | 0.195 | 0.344 | 0.4026 | GT-3 | RIGHT | - | - | T-FLA3R14G5 |
LEFT | - | - | T-FLA3L14G5 | ||||||||
12 | 12 | 0.0283 | 0.149 | 0.195 | 0.344 | 0.4026 | GT-3 | RIGHT | - | T-FLA3R12G3 | T-FLA3R12G5 |
LEFT | - | T-FLA3L12G3 | T-FLA3L12G5 | ||||||||
10 | 10 | 0.0319 | 0.149 | 0.195 | 0.344 | 0.4026 | GT-3 | RIGHT | - | T-FLA3R10G3 | - |
LEFT | - | T-FLA3L10G3 | T-FLA3L10G5 | ||||||||
8 | 8 | 0.0411 | 0.149 | 0.195 | 0.344 | 0.4026 | GT-3 | RIGHT | T-FLA3R8A5 | T-FLA3R8G3 | T-FLA3R8G5 |
LEFT | T-FLA3L8A5 | T-FLA3L8G3 | T-FLA3L8G5 | ||||||||
6 | 6 | 0.0566 | 0.149 | 0.195 | 0.344 | 0.4026 | GT-3 | RIGHT | T-FLA3R6A5 | T-FLA3R6G3 | T-FLA3R6G5 |
LEFT | T-FLA3L6A5 | T-FLA3L6G3 | T-FLA3L6G5 | ||||||||
5 | 5 | 0.0689 | 0.149 | 0.195 | 0.344 | 0.4026 | GT-3 | RIGHT | T-FLA3R5A5 | T-FLA3R5G3 | T-FLA3R5G5 |
LEFT | T-FLA3L5A5 | T-FLA3L5G3 | T-FLA3L5G5 | ||||||||
4 | 4 | 0.0875 | 0.133 | 0.195 | 0.344 | 0.4018 | GT-3 | RIGHT | T-FLA3R4A5 | T-FLA3R4G3 | T-FLA3R4G5 |
LEFT | T-FLA3L4A5 | T-FLA3L4G3 | T-FLA3L4G5 | ||||||||
5 | 5 | 0.0689 | 0.202 | 0.255 | 0.453 | 0.6332 | GT-4 | RIGHT | - | - | T-FLA4R5G5 |
LEFT | - | - | T-FLA4L5G5 | ||||||||
4 | 4 | 0.0875 | 0.202 | 0.255 | 0.453 | 0.6332 | GT-4 | RIGHT | - | - | T-FLA4R4G5 |
LEFT | - | - | T-FLA4L4G5 | ||||||||
3 | 3 | 0.1184 | 0.283 | 0.383 | 0.453 | 0.6308 | GT-6 | RIGHT | - | - | T-FLA6R3G5 |
LEFT | - | - | T-FLA6L3G5 | ||||||||
2 | 2 | 0.1802 | 0.283 | 0.383 | 0.453 | 0.6308 | GT-6 | RIGHT | - | - | T-FLA6R2G5 |
LEFT | - | - | T-FLA6L2G5 |
