OD Toolholder Parts

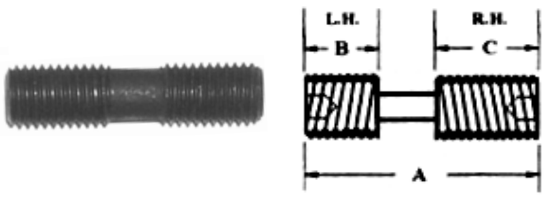

DIFFERENTIAL SCREWS
Prices are pulled from our database in real time. Press Add button to see product price.

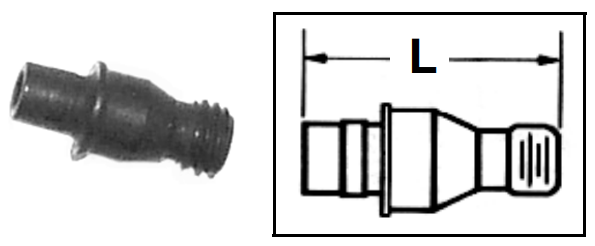

LOCK PINS
HARDWARE SOLD IN PACKAGES OF 10 Prices are pulled from our database in real time. Press Add button to see product price.

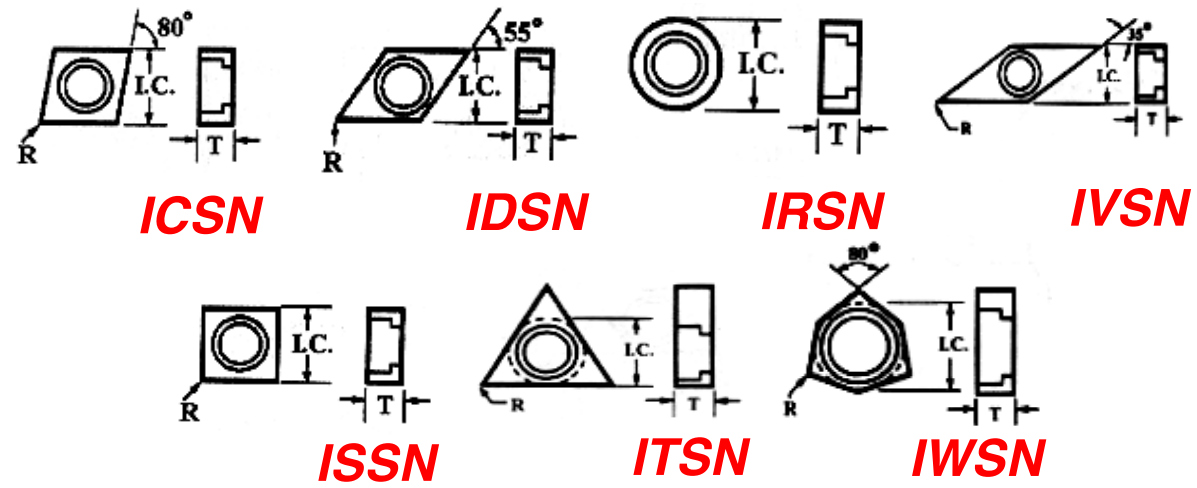

SHIM SEATS
Prices are pulled from our database in real time. Press Add button to see product price.

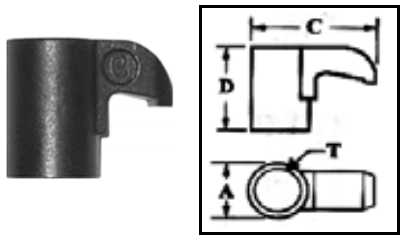

CLAMPS
Prices are pulled from our database in real time. Press Add button to see product price.
A | B | C | H | T | Part Number |
1.16 | 0.5 | 0.41 | 5/32 | 5/16-24 | CS-30 |
1.38 | 0.5 | 0.5 | 3/16 | 3/8-24 | CS-32 |
1.16 | 0.4 | 0.45 | 1/8 | 1/4-28 | CS-33 |
0.59 | 0.1 | 0.19 | 3/32 | 10-32 | CS-35 |
0.62 | 0.2 | 0.25 | 3/32 | 10-32 | LS-20 |
0.87 | 0.2 | 0.5 | 3/32 | 10-32 | LS-21 |
1 | 0.4 | 0.4 | 1/8 | 1/4-28 | LS-30 |
1.25 | 0.5 | 0.53 | 1/8 | 1/4-28 | LS-33 |
1.5 | 0.5 | 0.81 | 5/32 | 5/16-24 | LS-40 |
0.75 | 0.2 | 0.25 | 3/32 | 10-32 | MS-36 |
0.75 | 0.3 | 0.31 | 1/8 | 1/4-28 | MS-46 |
0.81 | 0.2 | 0.28 | 1/8 | 1/4-28 | MS-47 |
1 | 0.3 | 0.38 | 1/8 | 1/4-28 | MS-48 |
1.12 | 0.5 | 0.5 | 5/32 | 5/16-24 | MS-59 |
1.25 | 0.5 | 0.5 | 5/32 | 5/16-24 | MS-510 |
1.38 | 0.5 | 0.5 | 3/16 | 3/8-24 | MS-610 |
1.16 | 0.5 | 0.41 | 5/32 | 5/16-24 | STC-4 |
0.84 | 0.3 | 0.31 | 3/32 | 10-32 | STC-5 |
1 | 0.5 | 0.25 | 5/32 | 5/16-24 | STC-8 |
0.59 | 0.1 | 0.19 | 3/32 | 10-32 | STC-9 |
0.81 | 0.2 | 0.28 | 1/8 | 1/4-28 | STC-11 |
1.38 | 0.5 | 0.5 | 3/16 | 3/8-24 | STC-19 |
1.16 | 0.4 | 0.45 | 1/8 | 1/4-28 | STC-20 |
0.38 | 0.1 | 0.17 | 5/64 | 8-36 | STC-27 |
0.69 | 0.2 | 0.28 | 1/8 | 1/4-28 | STC-32 |
0.75 | 0.3 | 0.31 | 5/64 | 8-32 | XNS-26 |
0.59 | 0.2 | 0.22 | 3/32 | 10-32 | XNS-35 |
0.75 | 0.2 | 0.25 | 3/32 | 10-32 | XNS-36 |
0.84 | 0.3 | 0.31 | 3/32 | 10-32 | XNS-37 |
1 | 0.3 | 0.37 | 3/32 | 10-32 | XNS-38 |
0.75 | 0.3 | 0.31 | 1/8 | 1/4-28 | XNS-46 |
0.81 | 0.2 | 0.28 | 1/8 | 1/4-28 | XNS-47 |
1 | 0.3 | 0.37 | 1/8 | 1/4-28 | XNS-48 |
1 | 0.2 | 0.5 | 5/32 | 5/16-24 | XNS-58 |
1.12 | 0.4 | 0.47 | 5/32 | 5/16-24 | XNS-59 |
1.25 | 0.5 | 0.5 | 5/32 | 5/16-24 | XNS-510 |
1.5 | 0.6 | 0.62 | 5/32 | 5/16-24 | XNS-512 |
1.38 | 0.5 | 0.5 | 3/16 | 3/8-24 | XNS-610 |
HARDWARE SOLD IN PACKAGES OF 10 Prices are pulled from our database in real time. Press Add button to see product price.
REFERENCE NUMBERS | ||||||
Sandvik Number |
Kennametal Number |
Insert I.C. |
L | H | T | Part Number |
- | - | 5/16 | 0.32 | 1/16 | 8-32 | NL-2.52 |
MN-23 | KL-23 | 1/4 | 0.32 | 1/16 | 8-32 | NL-23 |
MN-33 | KL-33 | 3/8 | 0.34 | 5/64 | 10-32 | NL-33 |
MN-33L | KL-33L | 3/8 | 0.41 | 5/64 | 10-32 | NL-33L |
MN-34 | KL-34 | 3/8 | 0.45 | 5/64 | 10-32 | NL-34 |
MN-34L | KL-34L | 3/8 | 0.51 | 5/64 | 10-32 | NL-34L |
MN-43 | - | 1/2 | 0.42 | 5/64 | 10-32 | NL-43 |
MN-44 | KL-44 | 1/2 | 0.51 | 3/32 | 1/4-28 | NL-44 |
MN-46 | KL-46 | 1/2 | 0.67 | 3/32 | 1/4-28 | NL-46 |
MN-46L | KL-46L | 1/2 | 0.73 | 3/32 | 1/4-28 | NL-46L |
- | - | 5/8 | 0.64 | 1/8 | 5/16-24 | NL-55 |
MN-56 | - | 5/8 | 0.7 | 1/8 | 5/16-24 | NL-56 |
- | - | 5/8 | 0.81 | 1/8 | 5/16-24 | NL-57 |
MN-58 | KL-58 | 5/8 | 0.86 | 1/8 | 5/16-24 | NL-58 |
- | - | 5/8 | 0.89 | 1/8 | 5/16-24 | NL-58L |
MN-66 | - | 3/4 | 0.7 | 9/64 | 3/8-24 | NL-66 |
MN-66L | - | 3/4 | 0.83 | 9/64 | 3/8-24 | NL-66L |
MN-68 | KL-68 | 3/4 | 0.86 | 9/64 | 3/8-24 | NL-68 |
MN-68L | KL-68L | 3/4 | 0.95 | 9/64 | 3/8-24 | NL-68L |
- | - | 1 | 0.94 | 5/32 | 7/16-20 | NL-808 |
MN-810 | - | 1 | 1.17 | 5/32 | 7/16-20 | NL-810 |
- | - | 1 1/2 | 1.17 | 5/32 | 9/16-18 | NL-1010 |
STYLE/ PART NO. |
INSERT I.C. | T | R |
ICSN-432 | 1/2 | 3/16 | 1/32 |
ICSN-433 | 1/2 | 3/16 | 3/64 |
ICSN-533 | 5/8 | 3/16 | 3/64 |
ICSN-633 | 3/4 | 3/16 | 3/64 |
ICSN-643 | 3/4 | 1/4 | 3/64 |
IDSN-433 | 1/2 | 3/16 | 3/64 |
IDSN-533 | 5/8 | 3/16 | 3/64 |
IDSN-543 | 5/8 | 1/4 | 3/64 |
IRSN-32 | 3/8 | 1/8 | - |
IRSN-43 | 1/2 | 3/16 | - |
IRSN-44 | 1/2 | 1/4 | - |
IRSN-53 | 5/8 | 3/16 | - |
IRSN-63 | 3/4 | 3/16 | - |
IRSN-84 | 1 | 1/4 | - |
IVSN-322 | 3/8 | 1/8 | 1/32 |
IVSN-324 | 3/8 | 1/8 | 1/16 |
IVSN-432 | 1/2 | 3/16 | 1/32 |
IVSN-433 | 1/2 | 3/16 | 3/64 |
ISSN-322 | 3/8 | 1/8 | 1/32 |
ISSN-323 | 3/8 | 1/8 | 3/64 |
ISSN-433 | 1/2 | 3/16 | 3/64 |
ISSN-434 | 1/2 | 3/16 | 1/16 |
ISSN-443 | 1/2 | 1/4 | 3/64 |
ISSN-533 | 5/8 | 3/16 | 3/64 |
ISSN-633 | 3/4 | 3/16 | 3/64 |
ISSN-643 | 3/4 | 1/4 | 3/64 |
ITSN-322 | 3/8 | 1/8 | 1/32 |
ITSN-323 | 3/8 | 1/8 | 3/64 |
ITSN-333 | 3/8 | 3/16 | 3/64 |
ITSN-432 | 1/2 | 3/16 | 1/32 |
ITSN-433 | 1/2 | 3/16 | 3/64 |
ITSN-434 | 1/2 | 3/16 | 1/16 |
ITSN-443 | 1/2 | 1/4 | 3/64 |
ITSN-533 | 5/8 | 3/16 | 3/64 |
ITSN-534 | 5/8 | 3/16 | 1/16 |
ITSN-633 | 3/4 | 3/16 | 3/64 |
ITSN-636 | 3/4 | 3/16 | 3/32 |
IWSN-323 | 3/8 | 1/8 | 3/64 |
IWSN-433 | 1/2 | 3/16 | 3/64 |
CLAMP REFERENCE NUMBERS | |||||||
Sandvik Number |
Kennametal Number |
Valenite Number |
A | C | D | T | Part Number |
- | - | - | 0.28 | 0.52 | 0.35 | 10-32 | CL-5 |
MC-6 | CK-6 | CLI-6 | 0.31 | 0.58 | 0.44 | 10-32 | CL-6 |
- | - | CLI-7 | 0.31 | 0.64 | 0.31 | 10-32 | CL-7 |
MC-9 | CK-9 | CLI-9 | 0.43 | 0.75 | 0.66 | 5/16-24 | CL-9 |
MC-12 | CK-12 | CLI-12 | 0.43 | 0.88 | 0.66 | 5/16-24 | CL-12 |
MC-19 | CK-19 | CLI-19 | 0.31 | 0.55 | 0.31 | 10-32 | CL-19 |
MC-20 | CK-20 | CLI-20 | 0.37 | 0.73 | 0.38 | 1/4-28 | CL-20 |
- | - | - | 0.37 | 0.73 | 0.53 | 1/4-28 | CL-21 |
- | - | - | 0.37 | 0.85 | 0.53 | 1/4-28 | CL-22 |
- | - | CLI-24 | 0.49 | 1 | 0.78 | 3/8-24 | CL-24 |
MC-30 | CK-30 | CLI-30 | 0.43 | 1 | 0.66 | 5/16-24 | CL-30 |
MC-9 | - | - | 0.43 | 0.75 | 0.66 | 5/16-24 | CL-41 |
MC-12 | - | - | 0.43 | 0.88 | 0.66 | 5/16-24 | CL-42 |
- | - | - | 0.37 | 0.73 | 0.53 | 1/4-28 | CL-43 |
- | - | - | 0.37 | 0.85 | 0.53 | 1/4-28 | CL-44 |
- | - | - | 0.49 | 1 | 0.78 | 3/8-24 | CL-45 |
MC-30 | - | - | 0.43 | 1 | 0.66 | 5/16-24 | CL-46 |
- | - | - | 0.31 | 0.64 | 0.31 | 10-32 | CL-48 |
