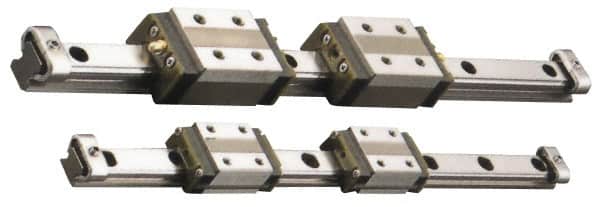

THK - 31mm Block L x 20mm W x 10.8mm H, 12mm Transverse Hole Spcg, 13mm Lateral Hole Spcg, 4-Way Compact HSR Assembly - M2.6x2.5 Block Hole, 270mm Rail L x 10mm W x 7mm H, 13mm Assembly H, 5mm Overhang
Item #: 00373167
Brand: THK
Model #: HSR10R2UUM270LM
Exact Tooling IR#: 04
| Product Specifications | |
|---|---|
| Type | 4-Way Compact Type HSR |
| Block Length (mm) | 31.00 |
| Block Width (mm) | 20.00 |
| Block Height (mm) | 10.80 |
| Block Transverse Hole Spacing (mm) | 12.00 |
| Block Lateral Hole Spacing (mm) | 13.00 |
| Block Hole Size | M2.6x2.5 |
| Rail Length (mm) | 270.00 |
| Rail Width (mm) | 10.000 |
| Rail Height (mm) | 7.000 |
| Assembly Height (mm) | 13.00 |
| Block Overhang (mm) | 5.00 |
| Rail Bolt Spacing (mm) | 25.00 |
| Rail Hole Size | 3.5x6.0x3.3 |
| Static Load Rating (kN) | 3.820 |
| Dynamic Load Capacity (kN) | 1.960 |
