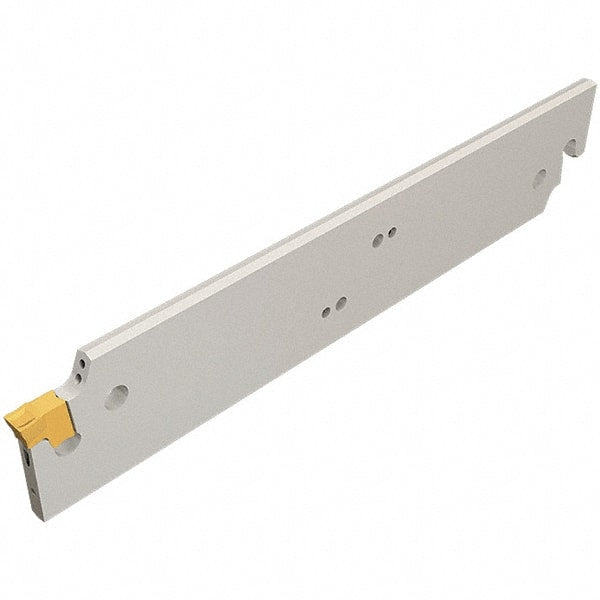

Iscar - 1.02" Blade Height, 0.98" Blade Width, 5.5118" OAL, Neutral Cut, Double End Indexable Cut-Off Blade - TGFH Blade, JetHPLine, Tang-Grip Series
Item #: 30705354
Brand: Iscar
Model #: 2302502
Exact Tooling IR#: 04
| Product Specifications | |
|---|---|
| Single or Double End | Double |
| Cutting Direction | Neutral |
| Blade Height (mm) | 25.91 |
| Blade Height (Decimal Inch) | 1.0200 |
| Blade Width (mm) | 24.89 |
| Blade Width (Decimal Inch) | 0.9800 |
| Blade Overall Length (mm) | 140.00 |
| Blade Overall Length (Decimal Inch) | 5.5118 |
| Blade Style | TGFH |
| Insert Style | TAG |
| Insert Width (mm) | 2.79 |
| Insert Width (Decimal Inch) | 0.1100 |
| Series | JetHPLine; Tang-Grip |
| Insert Seat Size | 2.5 |
| Tool Block/Toolholder Style | TGTBU JHP |
| Insert Holding Method | Self Grip |
| Maximum Workpiece Diameter (Decimal Inch) | 2.9500 |
| Cutting Height (mm) | 21.41 |
| Cutting Height (Decimal Inch) | 0.8430 |
| Minimum Insert Width (mm) | 2.79 |
| Minimum Insert Width (Decimal Inch) | 0.1100 |
| Maximum Insert Width (mm) | 3.51 |
| Maximum Insert Width (Decimal Inch) | 0.1380 |
| Complete Insert Compatibility | TAG L2C-6D; TAG L2J-15D; TAG L2J-6D; TAG L2JS-6D; TAG N-UT; TAG N2.4C; TAG N2C; TAG N2J; TAG N2JS; TAG N2JT; TAG N2UT; TAG R2.4C-8D; TAG R2C-6D; TAG R2J-6D; TAG R2JS-6D |
| Complete Tool Block/Toolholder Style Compatibility | TGTBU 16-5G-JHP; TGTBU 19-5G-JHP; TGTBU 19-6G-JHP; TGTBU 25.4-5G-JHP; TGTBU 25.4-6G-JHP; TGTBU 31.8-6G-JHP |
