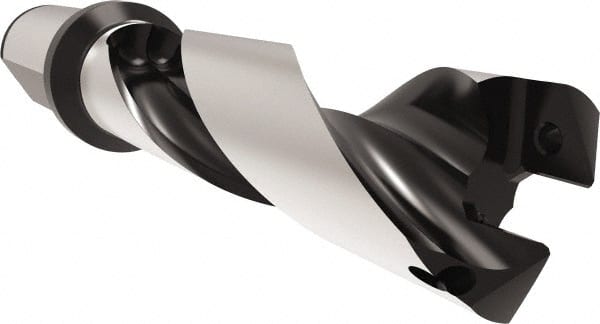

Allied Machine and Engineering - Series 29, 29 to 31.99mm Diam, 32mm Diam Straight Shank with Flange, Helical Flute Spade Drill - 96mm Max Depth, 136.2mm Body Length, 196.2mm OAL, Standard Length, Through Coolant
Item #: 43935808
Brand: Allied Machine and Engineering
Model #: 60329H-32FM
Exact Tooling IR#: 04
Features and Benefits
Helical flutes are used for vertical machining center applications.
| Product Specifications | |
|---|---|
| Series | 29 |
| Minimum Drill Diameter (mm) | 29.00 |
| Minimum Drill Diameter (Decimal Inch) | 1.1417 |
| Maximum Drill Diameter (mm) | 31.99 |
| Maximum Drill Diameter (Decimal Inch) | 1.2595 |
| Shank Type | Straight Shank with Flange |
| Shank Diameter (mm) | 32.00 |
| Shank Diameter (Decimal Inch) | 1.2598 |
| Spade Drill Length | Standard Length |
| Overall Length (mm) | 196.20 |
| Overall Length (Decimal Inch) | 7.7244 |
| Drill Depth by Diameter Ratio | 3xD |
| Maximum Drill Depth (mm) | 96.00 |
| Maximum Drill Depth (Decimal Inch) | 3.7795 |
| Flute Type | Helical Flute |
| Body Length (Decimal Inch) | 5.3622 |
| Body Length (mm) | 136.20 |
| Shank Length (Decimal Inch) | 2.3622 |
| Shank Length (mm) | 60.00 |
| Through Coolant | Yes |
| Coolant Hole Thread Type | BSP |
| Shank End Coolant Hole Thread Size (Inch) | 1/4 |
