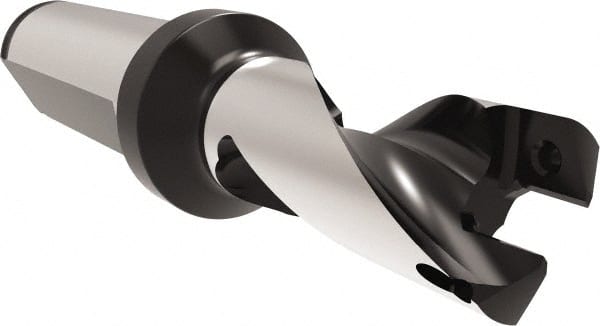

Allied Machine and Engineering - Series 16, 16 to 16.99mm Diam, 20mm Diam Straight Shank with Flange, Helical Flute Spade Drill - 21mm Max Depth, 50.8mm Body Length, 100.8mm OAL, Short Length, Through Coolant
Item #: 43935931
Brand: Allied Machine and Engineering
Model #: 60116H-20FM
Exact Tooling IR#: 04
Features and Benefits
Helical flutes are used for vertical machining center applications.
| Product Specifications | |
|---|---|
| Series | 16 |
| Minimum Drill Diameter (mm) | 16.00 |
| Minimum Drill Diameter (Decimal Inch) | 0.6299 |
| Maximum Drill Diameter (mm) | 16.99 |
| Maximum Drill Diameter (Decimal Inch) | 0.6689 |
| Shank Type | Straight Shank with Flange |
| Shank Diameter (mm) | 20.00 |
| Shank Diameter (Decimal Inch) | 0.7874 |
| Spade Drill Length | Short Length |
| Overall Length (mm) | 100.80 |
| Overall Length (Decimal Inch) | 3.9685 |
| Maximum Drill Depth (mm) | 21.00 |
| Maximum Drill Depth (Decimal Inch) | 0.8268 |
| Flute Type | Helical Flute |
| Body Length (Decimal Inch) | 2.0000 |
| Body Length (mm) | 50.80 |
| Shank Length (Decimal Inch) | 1.9685 |
| Shank Length (mm) | 50.00 |
| Through Coolant | Yes |
| Coolant Hole Thread Type | BSP |
| Shank End Coolant Hole Thread Size (Inch) | 1/8 |
