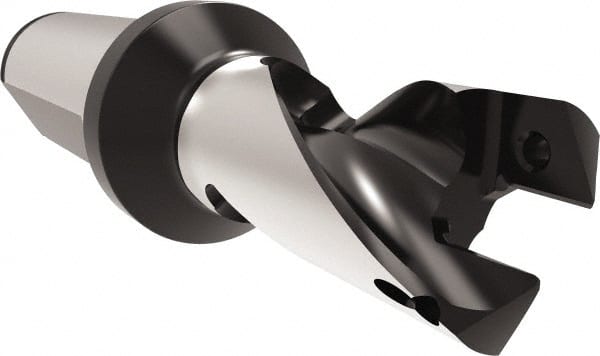

Allied Machine and Engineering - Series 20, 20 to 21.99mm Diam, 25mm Diam Straight Shank with Flange, Helical Flute Spade Drill - 24mm Max Depth, 57.6mm Body Length, 113.6mm OAL, Short Length, Through Coolant
Item #: 43936053
Brand: Allied Machine and Engineering
Model #: 60120H-25FM
Exact Tooling IR#: 04
Features and Benefits
Helical flutes are used for vertical machining center applications.
| Product Specifications | |
|---|---|
| Series | 20 |
| Minimum Drill Diameter (mm) | 20.00 |
| Minimum Drill Diameter (Decimal Inch) | 0.7874 |
| Maximum Drill Diameter (mm) | 21.99 |
| Maximum Drill Diameter (Decimal Inch) | 0.8657 |
| Shank Type | Straight Shank with Flange |
| Shank Diameter (mm) | 25.00 |
| Shank Diameter (Decimal Inch) | 0.9843 |
| Spade Drill Length | Short Length |
| Overall Length (mm) | 113.60 |
| Overall Length (Decimal Inch) | 4.4724 |
| Maximum Drill Depth (mm) | 24.00 |
| Maximum Drill Depth (Decimal Inch) | 0.9449 |
| Flute Type | Helical Flute |
| Body Length (Decimal Inch) | 2.2677 |
| Body Length (mm) | 57.60 |
| Shank Length (Decimal Inch) | 2.2047 |
| Shank Length (mm) | 56.00 |
| Through Coolant | Yes |
| Coolant Hole Thread Type | BSP |
| Shank End Coolant Hole Thread Size (Inch) | 1/8 |
