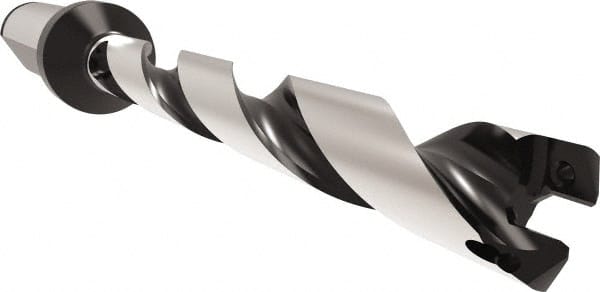

Allied Machine and Engineering - Series 11, 11 to 11.99mm Diam, 16mm Diam Straight Shank with Flange, Helical Flute Spade Drill - 83.9mm Max Depth, 110.6mm Body Length, 158.6mm OAL, Standard Length, Through Coolant
Item #: 43938885
Brand: Allied Machine and Engineering
Model #: 60711H-16FM
Exact Tooling IR#: 04
Features and Benefits
Helical flutes are used for vertical machining center applications.
| Product Specifications | |
|---|---|
| Series | 11 |
| Minimum Drill Diameter (mm) | 11.00 |
| Minimum Drill Diameter (Decimal Inch) | 0.4331 |
| Maximum Drill Diameter (mm) | 11.99 |
| Maximum Drill Diameter (Decimal Inch) | 0.4720 |
| Shank Type | Straight Shank with Flange |
| Shank Diameter (mm) | 16.00 |
| Shank Diameter (Decimal Inch) | 0.6299 |
| Spade Drill Length | Standard Length |
| Overall Length (mm) | 158.60 |
| Overall Length (Decimal Inch) | 6.2441 |
| Drill Depth by Diameter Ratio | 7xD |
| Maximum Drill Depth (mm) | 83.90 |
| Maximum Drill Depth (Decimal Inch) | 3.3032 |
| Flute Type | Helical Flute |
| Body Length (Decimal Inch) | 4.3543 |
| Body Length (mm) | 110.60 |
| Shank Length (Decimal Inch) | 1.8898 |
| Shank Length (mm) | 48.00 |
| Through Coolant | Yes |
| Coolant Hole Thread Type | BSP |
| Shank End Coolant Hole Thread Size (Inch) | 1/16 |
