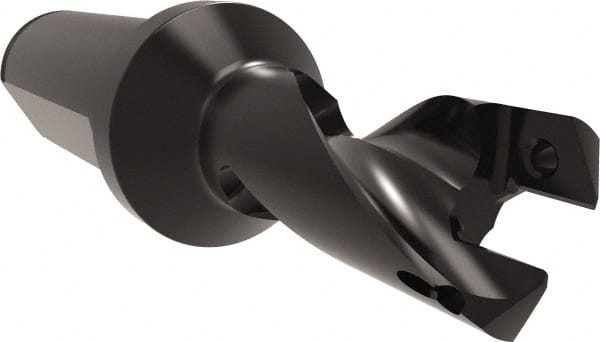

Allied Machine and Engineering - Series 18, 18 to 20mm Diam, 1" Diam Straight Shank with Flange, Helical Flute Spade Drill - 7/8" Max Depth, 2-13/64" Body Length, 4-31/64" OAL, Short Length, Through Coolant
Item #: 45077641
Brand: Allied Machine and Engineering
Model #: 60118H-100F
Exact Tooling IR#: 04
Features and Benefits
Helical flutes are used for vertical machining center applications.
| Product Specifications | |
|---|---|
| Series | 18 |
| Minimum Drill Diameter (mm) | 18.00 |
| Minimum Drill Diameter (Decimal Inch) | 0.7087 |
| Maximum Drill Diameter (mm) | 20.00 |
| Maximum Drill Diameter (Decimal Inch) | 0.7873 |
| Shank Type | Straight Shank with Flange |
| Shank Diameter (Inch) | 1 |
| Shank Diameter (Decimal Inch) | 1.0000 |
| Spade Drill Length | Short Length |
| Overall Length (Inch) | 4-31/64 |
| Overall Length (Decimal Inch) | 4.4844 |
| Maximum Drill Depth (Inch) | 7/8 |
| Maximum Drill Depth (Decimal Inch) | 0.8750 |
| Flute Type | Helical Flute |
| Body Length (Inch) | 2-13/64 |
| Body Length (Decimal Inch) | 2.2031 |
| Shank Length (Inch) | 2-9/32 |
| Shank Length (Decimal Inch) | 2.2813 |
| Through Coolant | Yes |
| Shank End Coolant Hole Thread Size (Inch) | 1/8 |
