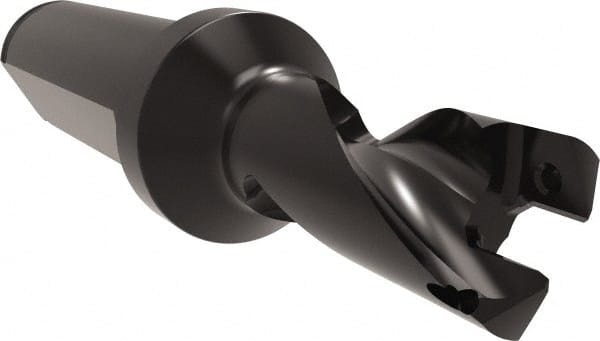

Allied Machine and Engineering - Series 14, 14 to 15mm Diam, 3/4" Diam Straight Shank with Flange, Helical Flute Spade Drill - 11/16" Max Depth, 1-3/4" Body Length, 3-25/32" OAL, Short Length, Through Coolant
Item #: 78786456
Brand: Allied Machine and Engineering
Model #: 60114H-075F
Exact Tooling IR#: 04
Features and Benefits
Helical flutes are used for vertical machining center applications.
| Product Specifications | |
|---|---|
| Series | 14 |
| Minimum Drill Diameter (mm) | 14.00 |
| Minimum Drill Diameter (Decimal Inch) | 0.5512 |
| Maximum Drill Diameter (mm) | 15.00 |
| Maximum Drill Diameter (Decimal Inch) | 0.5905 |
| Shank Type | Straight Shank with Flange |
| Shank Diameter (Inch) | 3/4 |
| Shank Diameter (Decimal Inch) | 0.7500 |
| Spade Drill Length | Short Length |
| Overall Length (Inch) | 3-25/32 |
| Overall Length (Decimal Inch) | 3.7813 |
| Maximum Drill Depth (Inch) | 11/16 |
| Maximum Drill Depth (Decimal Inch) | 0.6875 |
| Flute Type | Helical Flute |
| Body Length (Inch) | 1-3/4 |
| Body Length (Decimal Inch) | 1.7500 |
| Shank Length (Inch) | 2-1/32 |
| Shank Length (Decimal Inch) | 2.0313 |
| Through Coolant | Yes |
| Shank End Coolant Hole Thread Size (Inch) | 1/8 |
