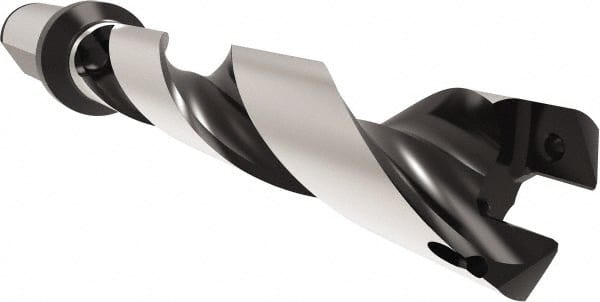

Allied Machine and Engineering - Series 24, 24 to 25.99mm Diam, 25mm Diam Straight Shank with Flange, Helical Flute Spade Drill - 129.9mm Max Depth, 165.8mm Body Length, 221.8mm OAL, Standard Length, Through Coolant
Item #: 78947017
Brand: Allied Machine and Engineering
Model #: 60524H-25FM
Exact Tooling IR#: 04
Features and Benefits
Helical flutes are used for vertical machining center applications.
| Product Specifications | |
|---|---|
| Series | 24 |
| Minimum Drill Diameter (mm) | 24.00 |
| Minimum Drill Diameter (Decimal Inch) | 0.9449 |
| Maximum Drill Diameter (mm) | 25.99 |
| Maximum Drill Diameter (Decimal Inch) | 1.0232 |
| Shank Type | Straight Shank with Flange |
| Shank Diameter (mm) | 25.00 |
| Shank Diameter (Decimal Inch) | 0.9843 |
| Spade Drill Length | Standard Length |
| Overall Length (mm) | 221.80 |
| Overall Length (Decimal Inch) | 8.7323 |
| Drill Depth by Diameter Ratio | 5xD |
| Maximum Drill Depth (mm) | 129.90 |
| Maximum Drill Depth (Decimal Inch) | 5.1142 |
| Flute Type | Helical Flute |
| Body Length (Decimal Inch) | 6.5276 |
| Body Length (mm) | 165.80 |
| Shank Length (Decimal Inch) | 2.2047 |
| Shank Length (mm) | 56.00 |
| Through Coolant | Yes |
| Coolant Hole Thread Type | BSP |
| Shank End Coolant Hole Thread Size (Inch) | 1/8 |
