Internal HEX & Square Broaches
INTERNAL HEX & SQUARE BROACHES
HIGH SPEED STEEL
FEATURES:
HEXAGONAL PUNCH BROACHES .315 SHANK
HEXAGONAL PUNCH BROACHES .500 SHANK
HEXAGONAL PUNCH BROACHES .750 SHANK
SQUARE PUNCH BROACHES .315 SHANK
SQUARE PUNCH BROACHES .500 SHANK
SQUARE PUNCH BROACHES .750 SHANK
HIGH SPEED STEEL
FEATURES:
- Also referred to as “wobble,” “blind hole,” “punch” and “rotary” broaches
- For use with screw machines, CNC turning machines and presses
- Also available in special forms- torx, octagons, splines
- please call for more information
HEXAGONAL PUNCH BROACHES .315 SHANK

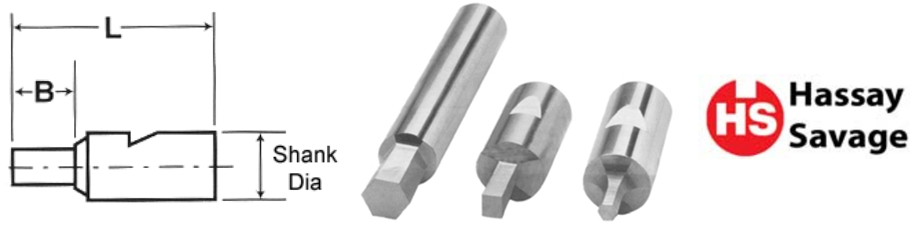

Shank Dia |
Hex Size |
DOC B |
OAL L |
Part Number |
.315 | .051 | 5/64 | 1-1/4 | HS-66002 |
1/16 | 3/32 | 1-1/4 | HS-66004 | |
5/64 | 7/64 | 1-1/4 | HS-66005 | |
3/32 | 9/64 | 1-1/4 | HS-66006 | |
7/64 | 5/32 | 1-1/4 | HS-66007 | |
1/8 | 3/16 | 1-1/4 | HS-66008 | |
9/64 | 7/32 | 1-1/4 | HS-66009 | |
5/32 | 1/4 | 1-1/4 | HS-66010 | |
3/16 | 9/32 | 1-1/4 | HS-66012 | |
7/32 | 11/32 | 1-1/4 | HS-66014 | |
1/4 | 3/8 | 1-1/4 | HS-66016 | |
9/32 | 3/8 | 1-1/2 | HS-66018 | |
5/16 | 3/8 | 1-1/2 | HS-66020 | |
11/32 | 7/16 | 1-1/2 | HS-66022 | |
3/8 | 1/2 | 1-1/2 | HS-66024 | |
13/32 | 1/2 | 1-1/2 | HS-66026 | |
7/16 | 1/2 | 1-1/2 | HS-66028 | |
15/32 | 1/2 | 1-1/2 | HS-66030 | |
1/2 | 1/2 | 1-1/2 | HS-66032 |
Shank Dia |
Hex Size |
DOC B |
OAL L |
Part Number |
.500 | 3/32 | 9/64 | 1-1/2 | HS-66106 |
7/64 | 5/32 | 1-1/2 | HS-66107 | |
1/8 | 3/16 | 1-1/2 | HS-66108 | |
9/64 | 7/32 | 1-1/2 | HS-66109 | |
5/32 | 1/4 | 1-1/2 | HS-66110 | |
3/16 | 9/32 | 1-1/2 | HS-66112 | |
7/32 | 9/32 | 1-1/2 | HS-66114 | |
1/4 | 3/8 | 1-1/2 | HS-66116 | |
9/32 | 7/16 | 1-1/2 | HS-66118 | |
5/16 | 1/2 | 1-1/2 | HS-66120 | |
11/32 | 9/16 | 1-1/2 | HS-66122 | |
3/8 | 9/16 | 1-1/2 | HS-66124 | |
13/32 | 5/8 | 2 | HS-66126 | |
7/16 | 5/8 | 2 | HS-66128 | |
15/32 | 5/8 | 2 | HS-66130 | |
1/2 | 5/8 | 2 | HS-66132 | |
17/32 | 5/8 | 2 | HS-66134 | |
9/16 | 5/8 | 2 | HS-66136 | |
19/32 | 5/8 | 2 | HS-66138 | |
5/8 | 3/4 | 2 | HS-66140 | |
21/32 | 3/4 | 2 | HS-66142 | |
11/16 | 7/8 | 2 | HS-66144 | |
23/32 | 7/8 | 2 | HS-66146 | |
3/4 | 7/8 | 2 | HS-66148 |
Shank Dia |
Hex Size |
DOC B |
OAL L |
Part Number |
.750 | 3/8 | 1/2 | 2-1/2 | HS-66524 |
7/16 | 1/2 | 2-1/2 | HS-66528 | |
1/2 | 1/2 | 2-1/2 | HS-66532 | |
9/16 | 3/4 | 2-1/2 | HS-66536 | |
5/8 | 3/4 | 2-1/2 | HS-66540 | |
3/8 | 7/8 | 2-3/4 | HS-66548 | |
7/8 | 7/8 | 2-3/4 | HS-66556 | |
1 | 7/8 | 2-3/4 | HS-66564 |
Shank Dia |
Hex Size |
DOC B |
OAL L |
Part Number |
.315 | 1/16 | 1/8 | 1-1/4 | HS-68004 |
3/32 | 9/64 | 1-1/4 | HS-68006 | |
1/8 | 3/16 | 1-1/4 | HS-68008 | |
5/32 | 1/4 | 1-1/4 | HS-68010 | |
3/16 | 9/32 | 1-1/4 | HS-68012 | |
7/32 | 11/32 | 1-1/4 | HS-68014 | |
1/4 | 3/8 | 1-1/2 | HS-68016 | |
9/32 | 3/8 | 1-1/2 | HS-68018 | |
5/16 | 3/8 | 1-1/2 | HS-68020 | |
11/32 | 3/8 | 1-1/2 | HS-68022 | |
3/8 | 3/8 | 1-1/2 | HS-68024 |
Shank Dia |
Hex Size |
DOC B |
OAL L |
Part Number |
.500 | 3/32 | 9/64 | 1-1/2 | HS-68106 |
1/8 | 3/16 | 1-1/2 | HS-68108 | |
5/32 | 1/4 | 1-1/2 | HS-68110 | |
3/16 | 9/32 | 1-1/2 | HS-68112 | |
7/32 | 11/32 | 1-1/2 | HS-68114 | |
1/4 | 3/8 | 1-1/2 | HS-68116 | |
9/32 | 7/16 | 1-1/2 | HS-68118 | |
5/16 | 1/2 | 1-1/2 | HS-68120 | |
11/32 | 9/16 | 1-1/2 | HS-68122 | |
3/8 | 5/8 | 2 | HS-68124 | |
7/16 | 5/8 | 2 | HS-68128 | |
1/2 | 5/8 | 2 | HS-68132 | |
9/16 | 3/4 | 2 | HS-68136 | |
5/8 | 7/8 | 2 | HS-68140 |
Shank Dia |
Hex Size |
DOC B |
OAL L |
Part Number |
.750 | 1/2 | 5/8 | 2-1/2 | HS-68532 |
9/16 | 3/4 | 2-3/4 | HS-68536 | |
5/8 | 3/4 | 2-3/4 | HS-68540 | |
3/4 | 7/8 | 2-3/4 | HS-68548 |
